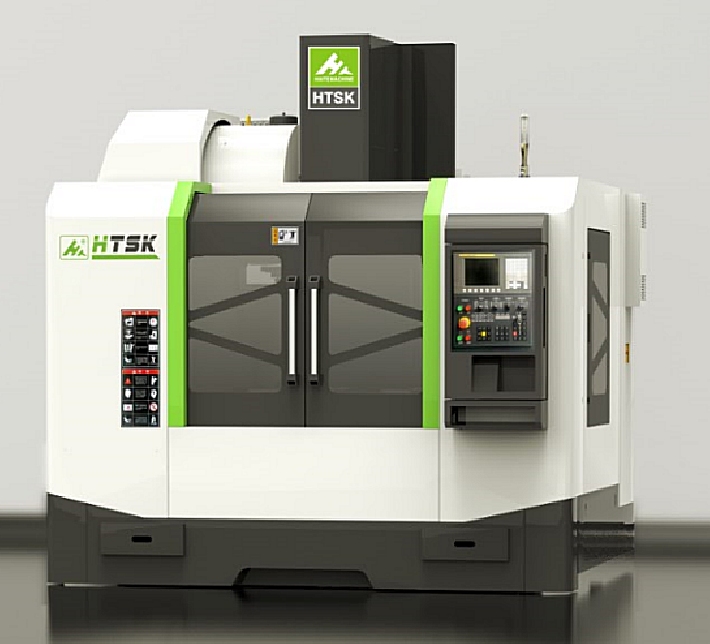

Фрезерный центр с ЧПУ VHC1160
Технические характеристики
Комплектация
| Структура, | Колонна в форме "Пагода" |
| Система ЧПУ, | Японский Fanuc 0I-MF1 (PLUS) |
| Точность позиционирования, | + 0.005 мм (300 мм) |
| Повторяемость, | + 0.003 мм ( 300 мм) |
| Серводвигатель по оси Z (крутящий момент), НМ | aiF22/4000 прямой вал, с тормозом |
| Серводвигатель по оси Y (крутящий момент), Нм | aiF22/4000 прямой вал |
| Серводвигатель по оси X (крутящий момент), Нм | aiF22/4000 прямой вал |
| Направляющая ось Z, | 55ммХ2 рельса 6 кареток |
| Направляющая ось Y, | 45ммХ2 рельса 4 каретки |
| Направляющая ось X, | 45ммХ2 рельса 6 кареток |
| Конус шпинделя, мм | BT50-150 мм |
| Скорость вращения шпинделя ВТ 50, об/мин | 50- 6000 (через К/П BF баруфальди) |
| Скорость ускоренной подачи осей X,Y, м/мин | 24 |
| Материал станины, | Высокопрочный легированный чугун |
| Перемещение по оси Х, мм | 1100 |
| Перемещение по оси Y, мм | 600 |
| Перемещение по оси Z, мм | 650 |
| Размер рабочего стола, мм | 1300х600 |
| Нагрузка на рабочий стол, кг | 1000 |
| Расстояние от оси шпинделя до поверхности колонны, мм | 675 |
| Расстояние от торца шпинделя до поверхности стола, мм | 120-770 |
| Скорость рабочих подач X/Y/Z, мм/мин | 1-6000 |
| Скорость ускоренной подачи ось Z, м/мин | 24 |
| Инструментальный магазин дискового манипулятора | |
| Тип, | ВТ-50 |
| Емкость магазина инструментов, шт | 30 |
| Максимальный диаметр инструмента при полной загрузке, мм | 120 |
| Максимальный диаметр смежного инструмента, мм | 250 |
| Максимальная длина инструмента, мм | 300 |
| Максимальный вес инструмента, кг | 16 |
| Давление воздуха, Мпа | 0.6-0.8 |
| Полная мощность,кВт: | 18.5 |
| Массогабаритные характеристики | |
| Размеры мм: | 3400x2550x2800 |
| Вес кг: | 8800 |
| Дополнительная информация и характеристики | |
| Страна происхождения: | КНР |
