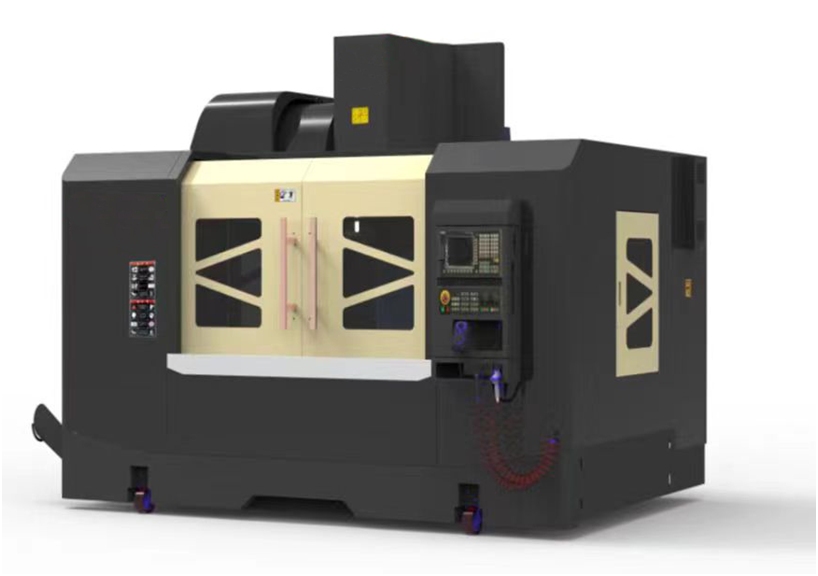

Фрезерный центр с ЧПУ HVC650
Технические характеристики
Комплектация
| Перемещение по оси X, мм | 650 |
| Перемещение по оси Y, мм | 450 |
| Перемещение по оси Z, мм | 450 |
| Размер стола, мм | 900х460 |
| Максимальная нагрузка на стол, кг | 400 |
| T-образные пазы (количество пазов/ширина пазов/шаг пазов), | 5/18/90мм |
| Расстояние от центральной линии шпинделя до направляющей, мм | 475 |
| Расстояние от шпинделя до рабочего стола, мм | 120-570 |
| Рабочая подача X, Y, Z, мм/мин | 1-10000 |
| Ускоренная подача X, Y, м/мин | 36 |
| Ускоренная подача Z, м/мин | 36 |
| Материал корпуса, | Высокопрочный чугунный сплав |
| Частота вращения шпинделя | |
| стандарт, об/мин | 8000 |
| опция-дополнительно плюс 5 000 CNY, об/мин | 12000 |
| Характеристики шпинделя, | BT40-150мм |
| Крутящий момент шпинделя, Нм | 35.8/70 |
| Форма направляющей оси X, мм | 35 двухроликовые сверхпрочные линейные |
| Форма направляющей оси Y, мм | 35 двухроликовые сверхпрочные линейные |
| Форма направляющей оси Z, мм | 45 двухроликовые сверхпрочные линейные |
| Мощность серводвигателя оси X, | Bis12/3000 |
| Мощность серводвигателя оси Y, | Bis12/3000 |
| Мощность серводвигателя оси Z, | Bis22/3000 с тормозом |
| Повторяемость, мм | +0.003/300 |
| Точность позиционирования, мм | +0.005/300 |
| Система ЧПУ | |
| Функция высокой скорости и точности, | ; |
| 10.4-дюйма дисплей, | ; |
| Поддерживает функции с четырьмя осями, | ; |
| Японский Fanuc 0I-MF5 (PLUS), | ; |
| Функция предварительного считывания программы, | ; |
| Дисковый инструментальный магазин | |
| Ёмкость инструментального магазина инструмента, | BT40-24 |
| Характеристики инструмента, | BT40 |
| Макс. диаметр инструмента, мм | 80 |
| Макс. диаметр смежного инструмента, мм | 150 |
| Макс. длина инструмента, мм | 350 |
| Макс. вес инструмента, кг | 8 |
| Блок охлаждения корпуса, | Герметичный резервуар для воды |
| Устройство удаления стружки, | Транспортёр стружки цепного типа |
| Внешняя защита | |
| Полностью закрытое ограждение окружающей среды, | ; |
| Водонепроницаемое, пылезащитное, шумозащитное, | ; |
| Внутренняя защита | |
| Телескопическая защита по оси XY из нержавеющей стали, | ; |
| Большой несущий тип с опорным шкивом, | ; |
| Защита по оси Z, | ; |
| Полностью закрытая защита, | ; |
| Система смазки | |
| Активная система смазки, | ; |
| Впрыск масла в тормозную систему по требованию, | ; |
| Мониторинг состояния заполнения маслом, | в режиме реального времени |
| Давление газа, Мпа | 0,6-0,8 |
| Полная мощность,кВт: | 11 |
| Массогабаритные характеристики | |
| Размеры мм: | 2750X2050X2550 |
| Вес кг: | 5800 |
| Дополнительная информация и характеристики | |
| Страна происхождения: | КНР |
